A weegschaal is een instrument dat wordt gebruikt om de massa of het gewicht van een object te meten door het te vergelijken met bekende referentiegewichten of via elektronische krachtsensoren. In de kern werkt een weegbalans volgens het principe van evenwicht – door het fysiek balanceren van lasten op tegenover elkaar liggende pannen, of door het elektronisch detecteren van de kracht die door een last wordt uitgeoefend. In industriële en commerciële omgevingen wordt de term ' weegbrug " verwijst naar een grootschalig platformweegsysteem dat speciaal is ontworpen voor voertuigen, zware goederen en bulkmaterialen, en is een van de meest kritische leden van de weegbalansfamilie.
Of u nu een vrachtterminal beheert, een graanverwerkingsfabriek runt of eenvoudigweg laboratoriummonsters meet, het begrijpen van wat een weegbalans is (en het kiezen van het juiste type) heeft een directe invloed op de nauwkeurigheid, efficiëntie en winstgevendheid.
Het kernprincipe achter een weegbalans
Elke weegbalans, ongeacht de grootte of toepassing ervan, is afhankelijk van een van de volgende twee fundamentele mechanismen:
- Mechanische balans: Aan een centrale draaibalk hangen twee pannen. Wanneer een onbekende massa aan de ene kant wordt geplaatst en gekalibreerde referentiegewichten aan de andere kant, geeft het evenwicht de gemeten waarde aan. Dit ontwerp wordt al duizenden jaren gebruikt en wordt nog steeds gebruikt voor nauwkeurig laboratoriumwerk.
- Elektronische/digitale balans: Een load cell – meestal een rekstrookje dat aan een metalen element is bevestigd – vervormt onder belasting. Door deze vervorming verandert de elektrische weerstand, die wordt omgezet in een nauwkeurige gewichtsaflezing. Moderne weegbruggen en platformweegschalen maken vrijwel universeel gebruik van deze aanpak.
De nauwkeurigheid van elke weegbalans wordt beïnvloed door omgevingsfactoren zoals temperatuurschommelingen, trillingen, luchtstromen en elektromagnetische interferentie. Geavanceerde systemen bevatten ingebouwde compensatie-algoritmen om betrouwbare metingen onder alle omstandigheden te behouden.
Belangrijkste soorten weegbalansen en hun toepassingen
De wereld van weeginstrumenten strekt zich uit van analytische balansen van minder dan milligram tot meerassige weegbruggen die meer dan 200 ton kunnen verwerken. Elk type dient een ander operationeel doel.
Analytisch evenwicht
Analytische balansen worden gebruikt in laboratoria en onderzoeksfaciliteiten en zorgen voor een leesbaarheid tot in de kleinste details 0,0001 g (0,1 mg) . Ze zijn ingesloten in windschermen om interferentie van de luchtbeweging te elimineren. Toepassingen zijn onder meer farmaceutische formuleringen, chemisch onderzoek en kwaliteitscontroletests.
Precisiebalans
Met een leesbaarheid doorgaans tussen 0,001 gram en 0,1 gram Precisiebalansen zijn werkpaarden in industriële kwaliteitscontrole, voedselproductie en onderwijsomgevingen. Ze bieden een breder weegbereik dan analytische balansen zonder al te veel nauwkeurigheid op te offeren.
Platformschaal
Ontworpen voor het wegen van grotere artikelen in magazijnen, verzendafdelingen en winkelomgevingen. Platformweegschalen kunnen doorgaans lasten verwerken van 50 kg tot 2.000 kg , waardoor ze essentieel zijn voor het wegen van pakketten, palletcontroles en voorraadbeheer.
Weegbrug (voertuigweegschaal)
Een weegbrug is een soort zware weegbalans die gelijk met of iets boven het maaiveld wordt geïnstalleerd om hele voertuigen en hun lading te wegen. Standaard weegbrugplatforms variëren van 8 meter tot 24 meter in lengte, met capaciteiten tussen 60 ton en 200 ton . Ze spelen een centrale rol in mijnbouw, landbouw, afvalbeheer en logistieke activiteiten.
Kraan schaal
Kraanweegschalen, opgehangen aan hijsapparatuur, meten zware lasten in beweging - ideaal voor staalfabrieken, bouwplaatsen en haventerminals. Capaciteiten variëren van 1 ton tot ruim 300 ton .
Vochtbalans (halogeen/infrarood)
Een gespecialiseerde weegbalans die een precisieweegschaal combineert met een verwarmingselement. Het instrument meet het gewicht van een monster voor en na het drogen om het vochtgehalte te berekenen. Op grote schaal gebruikt in de voedselverwerking, de productie van kunststoffen en de verwerking van landbouwgranen.
Vergelijking van weegbalansen: de belangrijkste specificaties in één oogopslag
De onderstaande tabel geeft een overzicht van de belangrijkste technische verschillen tussen de meest gebruikte typen weegbalansen, zodat u het juiste instrument voor uw behoeften kunt identificeren.
Tabel 1: Vergelijking van veelgebruikte typen weegbalansen op basis van capaciteit, leesbaarheid en typisch gebruik | Typ | Typische capaciteit | Leesbaarheid | Primaire industrie | Installatie |
| Analytisch evenwicht | Tot 520 gram | 0,0001 gram | Farma / Laboratorium | Tafelblad |
| Precisiebalans | Tot 30kg | 0,01 gr | Voedsel / QC | Tafelblad |
| Platformschaal | 50 kg – 2.000 kg | 0,1 kg – 1 kg | Magazijn / Detailhandel | Op de vloer gemonteerd |
| Weegbrug | 60 ton – 200 ton | 20kg – 50kg | Mijnbouw / Logistiek | In de grond / Oppervlak |
| Kraan schaal | 1t – 300t | 0,5 kg – 10 kg | Staal / Poort | Opgeschort |
Wat is een weegbrug en hoe verschilt deze van andere weegbalansen?

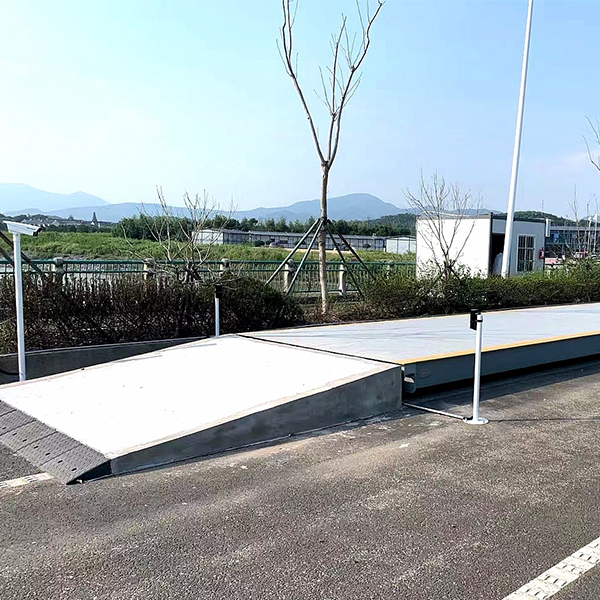

A weegbrug is in wezen een extra grote platformweegschaal ingebed in of op de grond geplaatst, ontworpen om het gecombineerde gewicht van een voertuig en zijn lading op te vangen. De term wordt het meest aangetroffen in bulkgoederenindustrieën – steengroeven, landbouw, recycling en havenlogistiek – waar individuele zendingen tientallen tonnen kunnen wegen.
In tegenstelling tot een tafel- of vloerweegschaal omvat een weegbrugsysteem doorgaans:
- Een stalen of betonnen platformdek dat de volledige wielbasis van het voertuig beslaat
- Meerdere loadcellen – vaak 4 tot 8 – geplaatst onder de dekhoeken en middenoverspanningssteunen
- Een aansluitdoos die de signalen van alle loadcellen bij elkaar optelt
- Een weegindicator of terminal, vaak voorzien van een printer, barcodescanner of netwerkaansluiting
- Optionele geautomatiseerde functies: ANPR-camera's (automatische nummerplaatherkenning), verkeerslichtsignalen, intercomsystemen en software voor gegevensbeheer op afstand
Het bruto voertuiggewicht wordt bepaald door het tarragewicht (de lege vrachtwagen) af te trekken van de brutogewichtwaarde. Deze "bruto minus tarra"-methode is de standaardprocedure op elke weegbrug wereldwijd en ondersteunt de factureringsnauwkeurigheid voor transacties in bulkgoederen.
200 t Maximale weegbrugcapaciteit voor meerassige boorinstallaties
24 m De langste standaardlengte van het weegbrugdek
20 kg Typische toename van de leesbaarheid van de weegbrug
Belangrijke componenten die een weegbalans nauwkeurig maken
Nauwkeurigheid in een weegbalans is geen enkel kenmerk; het is het resultaat van het feit dat alle componenten samen correct functioneren. Dit is het belangrijkste:
01
Laad cellen
Het hart van elke elektronische weegbalans. Loadcellen zetten mechanische kracht om in een elektrisch signaal. Loadcellen met rekstrookjes zijn veruit de meest voorkomende. Een hoogwaardige loadcel heeft een nauwkeurigheidsklasse van C3 of beter (zoals gedefinieerd door de OIML-normen), een niet-lineariteit van minder dan 0,02% en een beschermingsgraad van IP67 of IP68 voor water- en stofbestendigheid – essentieel voor weegbruginstallaties buitenshuis.
02
Gewichtsindicator / Controller
De indicator ontvangt het millivoltsignaal van de loadcel, versterkt het en zet het om in een digitale meting, past span- en nulkalibratie toe en geeft het gewicht weer. Moderne indicatoren ondersteunen digitale communicatieprotocollen, waaronder RS-232, RS-485, Modbus RTU/TCP en Ethernet/IP voor integratie in ERP- en magazijnbeheersystemen.
03
Platform- of dekstructuur
Bij een weegbrug moet het platformdek stijf genoeg zijn om de voertuigbelasting gelijkmatig over alle loadcellen te verdelen. Constructiestaalontwerpen met I-balk- of kokerprofielconstructie zijn standaard. Betonnen dekken bieden een langere levensduur van het oppervlak in omgevingen met veel slijtage, zoals aggregaatgroeven. Het platform moet ook kunnen omgaan dynamische belastingseffecten — de extra stress veroorzaakt door voertuigen die met hoge snelheid de weegschaal oprijden.
04
Kalibratiegewichten
Kalibratie legt de relatie vast tussen het ruwe loadcelsignaal en het werkelijke gewicht. Voor een weegbrug vereist de kalibratie gecertificeerde testgewichten van minimaal 10% van de maximale weegcapaciteit. Dit betekent dat een weegbrug van 100 ton minimaal 10 ton aan traceerbare testgewichten nodig heeft. Kalibratie moet worden uitgevoerd na installatie, na elke reparatie en met regelmatige tussenpozen, afhankelijk van de gebruiksfrequentie.
05
Software- en gegevensbeheer
Moderne weegbruggen en industriële weegbalansen zijn steeds vaker met elkaar verbonden. Softwareplatforms leggen transactiegegevens vast, genereren tickets, produceren gebruiksrapporten en signaleren automatisch overbeladen voertuigen. Met cloud verbonden systemen maken real-time monitoring van prestatie-indicatoren van weegbruggen mogelijk, inclusief de uitgangsbalans van de loadcel, zero-drift en kalibratiegeschiedenis, zonder dat daarvoor personeel ter plaatse nodig is.
Industrieën die dagelijks afhankelijk zijn van weegbalansen en weegbruggen
Weegtechnologie is in bijna elke sector van de economie terug te vinden. Hieronder wordt dieper ingegaan op de sectoren waar weegbalansen – met name weegbruggen – een bedrijfskritische infrastructuur vormen.
Mijnbouw en steengroeven
Mijnbouwactiviteiten maken gebruik van weegbruggen om de tonnage gewonnen materiaal te volgen die de locatie verlaat. Nauwkeurige gewichtsgegevens zijn essentieel voor royaltyberekeningen, optimalisatie van het laadvermogen van vrachtwagens en naleving van de veiligheidsvoorschriften. Een typische open kolenmijn kan dit verwerken honderden weegbrugtransacties per dag , waarbij elke transactie tienduizenden dollars aan materiële waarde vertegenwoordigt.
Landbouw en graanverwerking
Graansilo's, feedlots en grondstoffenhandelaren zijn afhankelijk van platformweegschalen en weegbruggen om de aanvoer en het vertrek van graan te meten. De oogstbetalingen worden rechtstreeks berekend op basis van de weegbrugbonnen, dus zelfs een fout van 0,5% op een levering van 30 ton bij $400 per ton staat gelijk aan een verschil van $60 per vrachtwagen – wat een aanzienlijke financiële impact heeft gedurende een oogstseizoen.
Afvalbeheer en recycling
Overslagstations en stortplaatsen gebruiken weegbruggen om klanten te factureren op basis van de gestorte hoeveelheid afval. Recyclingfaciliteiten wegen binnenkomend schroot, papier en plastic en wegen vervolgens het uitgaande product in balen om de materiaalopbrengst te berekenen. Weegbruggegevens ondersteunen ook milieurapportage over de afvalomleidingspercentages.
Logistiek en wegtransport
Overbeladen vrachtwagens veroorzaken onevenredige schade aan het wegdek; een enkel voertuig dat de aslastlimiet met 20% overschrijdt, kan dezelfde schade veroorzaken als 40.000 auto's hetzelfde punt passeren. Weegbruggegevens bij laadfaciliteiten zorgen ervoor dat voertuigen binnen de wettelijke aslimieten vertrekken, waardoor zowel de infrastructuur als de transporteur worden beschermd tegen boetes.
Voedsel- en drankverwerking
Het batchen van ingrediënten, portiecontrole en het naleven van recepten zijn allemaal afhankelijk van nauwkeurige weegbalansen. Een bakkerij die 50.000 stuks per dag produceert en waarbij elk brood 400 gram moet wegen, moet de weegnauwkeurigheid binnen een paar gram behouden om de grondstofkosten onder controle te houden. Controlewegers – snelle automatische weegbalansen geïntegreerd in productielijnen – kunnen verwerken meer dan 200 items per minuut terwijl producten die buiten de tolerantie vallen, worden afgewezen.
Farmaceutische productie
Actieve farmaceutische ingrediënten (API's) worden tijdens de formulering op een analytische balans op een niveau van minder dan milligram gewogen. De toleranties zijn streng: een batch waarbij elke tablet meer dan 5% afwijkt van het streefgewicht faalt bij de kwaliteitscontrole. Farmaceutische fabrikanten houden gedetailleerde weeggegevens bij als onderdeel van de Good Manufacturing Practice (GMP)-nalevingsdocumentatie.
Staal- en metaalproductie
Staalfabrieken en gieterijen gebruiken een combinatie van kraanweegschalen, vloerweegschalen en weegbruggen om de metaalstroom gedurende de hele productiecyclus te volgen. Schroot wordt gewogen bij de inname, gesmolten metaal wordt tijdens het gieten gewogen via een kraanweegschaal en afgewerkte rollen worden gewogen voordat ze worden verzonden. Kraanweegschalen kunnen in deze omgeving mogelijk meer dan één keer heffen 100 ton .
Hoe u de juiste weegbalans voor uw bedrijf selecteert
Het kiezen van het juiste weeginstrument hangt af van het afstemmen van de instrumentspecificaties op de operationele vereisten. Als u de volgende overwegingen op volgorde doorneemt, worden uw opties efficiënt beperkt.
- Definieer uw maximale belasting- en resolutievereisten. Als veiligheidsmarge moet het weegvermogen uw zwaarste verwachte belasting met minimaal 20% overschrijden. De resolutie (leesbaarheid) moet worden afgestemd op de nauwkeurigheid die uw proces vereist. Er is geen operationeel voordeel verbonden aan het betalen voor een leesbaarheid van 0,1 g als uw toepassing slechts een nauwkeurigheid van 1 g nodig heeft.
- Beoordeel de fysieke omgeving. Wordt de weegbalans blootgesteld aan vocht, chemicaliën, extreme temperaturen of explosieve atmosferen? Weegbruggen voor buiten vereisen weerbestendige loadcellen en behuizingen. Weegschalen voor voedselverwerking hebben een roestvrijstalen constructie nodig en kunnen volledig worden gereinigd (IP69K-classificatie). Apparatuur met ATEX-classificatie is verplicht in gevaarlijke omgevingen zoals korenmolens, brandstofdepots en chemische fabrieken.
- Houd rekening met de doorvoer- en snelheidsvereisten. Een statische weegbrug kan voor een ervaren operator een voertuig in minder dan 60 seconden verwerken. Bij steengroeven met een hoge verwerkingscapaciteit zijn mogelijk twee weegbruggen nodig die achter elkaar werken om knelpunten in de wachtrij te voorkomen. Controlewegers op de productielijn moeten de snelheid van de transportband aanpassen, die hoger mag zijn dan 120 meter per minuut.
- Bepaal de integratievereisten. Moet de weegbalans communiceren met een ERP-systeem, een wagenparkbeheerplatform of een laboratoriuminformatiebeheersysteem (LIMS)? Bevestig vóór aankoop welke communicatieprotocollen de indicator ondersteunt.
- Evalueer de totale eigendomskosten. De aankoopprijs is slechts een deel van de vergelijking. Denk aan de installatiekosten (een in een put gemonteerde weegbruginstallatie kan evenveel kosten als de apparatuur zelf), het jaarlijkse onderhoud, de kalibratiekosten en de financiële impact van stilstand als de weegschaal tijdens piekuren uitvalt.
Een weegbalans bijhouden voor nauwkeurigheid op de lange termijn
Zelfs de meest nauwkeurig gespecificeerde weegbalans zal afwijken of falen als deze niet goed wordt onderhouden. Een gestructureerd onderhoudsprogramma beschermt zowel de nauwkeurigheid als de levensduur van de apparatuur.
D
Dagelijkse controles
- Zet het saldo op nul met een leeg platform vóór het eerste gebruik
- Controleer het display op foutcodes of ongebruikelijke metingen
- Inspecteer het platformoppervlak op vuil, vooral op weegbruggen
- Controleer de papiervoorraad van de printer en de kwaliteit van de ticketuitvoer
W
Wekelijkse controles
- Voer een spancontrole uit met een bekend testgewicht
- Inspecteer de loadcelkabels en de aansluitdoos op schade of binnendringend vocht
- Controleer of alle opritten op weegbruggen vrij en onbeschadigd zijn
- Controleer recente transactiegegevens op uitschieters die op een fout in de loadcel kunnen duiden
M
Maandelijks / driemaandelijks
- Maak de bevestigingspunten van de loadcel schoon en controleer op corrosie
- Inspecteer structurele lassen en betonnen randen op scheuren (weegbrug)
- Maak een back-up van de transactiegegevens van de weegbrug
- Test alle indicatorfuncties, inclusief communicatiepoorten
A
Jaarlijkse kalibratie
- Volledige kalibratie met traceerbare testgewichten over het hele werkbereik
- Hoekbelastingstest voor platformweegschalen om de gelijkmatige bijdrage van de loadcel te verifiëren
- Herhaalbaarheids- en hysteresistest op meerdere belastingspunten
- Geef bijgewerkte kalibratierecords uit en update indicatorkalibratieparameters
Een goed onderhouden weegbrug heeft doorgaans een levensduur van 20 tot 30 jaar voor het structurele platform en 10 tot 15 jaar voor loadcellen, op voorwaarde dat ze beschermd zijn tegen het binnendringen van water en overbelasting. Het vervangen van loadcellen is de meest voorkomende onderhoudstaak en kan vaak worden uitgevoerd zonder dat de weegbrug voor langere tijd buiten gebruik wordt gesteld.
Veelgestelde vragen over weegbalansen
Wat is het verschil tussen een weegschaal en een weegschaal?
De termen worden vaak door elkaar gebruikt. Technisch gezien verwijst een 'balans' naar een instrument dat een onbekende massa vergelijkt met een referentiemassa, terwijl een 'weegschaal' het gewicht (kracht als gevolg van de zwaartekracht) rechtstreeks meet met behulp van een veer of krachtcel. In modern gebruik beschrijven beide termen instrumenten die een massawaarde weergeven in gram, kilogram of ton. Een weegbrug wordt altijd geclassificeerd als een weegschaal en niet als een echte balans, omdat hij de zwaartekracht meet via loadcellen.
Hoe nauwkeurig is een weegbrug?
Een goed geïnstalleerde en gekalibreerde weegbrug haalt doorgaans een nauwkeurigheid van plus of min 20 kg op een lading van 100 ton — gelijk aan 0,02% van de volledige schaal. OIML-instrumenten van nauwkeurigheidsklasse III, waar de meeste commerciële weegbruggen onder vallen, laten na installatie een maximaal toelaatbare fout toe van 0,5 schaalintervallen bij lage belastingen en 1,0 schaalintervallen bij hoge belastingen. Regelmatige kalibratie houdt de weegschaal binnen deze toleranties.
Kan de temperatuur een weegbalans beïnvloeden?
Ja. De meeste loadcellen hebben een temperatuur coëfficiënt — een kleine verandering in de output per graad Celsius temperatuurverandering. Voor een hoogwaardige industriële loadcel kan dit zo laag zijn als 0,001% van de volledige schaal per graad. Bij een buitentemperatuurbereik van 40 graden (van -10°C tot 30°C) zou dit een fout van 0,04% kunnen opleveren. Premium weegbruggen omvatten temperatuurgecompenseerde loadcellen en automatische zero-tracking om dit effect te minimaliseren.
Hoe vaak moet een weegbalans worden gekalibreerd?
Voor industriële weegschalen die worden gebruikt bij commerciële transacties – inclusief weegbruggen die worden gebruikt om goederen te factureren – hangt de kalibratiefrequentie af van de gebruiksintensiteit en lokale vereisten. Weegbruggenverwerking van grote volumes ruim 100 voertuigen per dag moet ten minste elke zes maanden een kalibratiecontrole ondergaan. Installaties met een laag volume kunnen jaarlijks worden gekalibreerd. Analytische balansen in laboratoriumomgevingen moeten vóór elk gebruik worden gekalibreerd met interne of externe kalibratiegewichten.
Wat is het maximale gewicht dat een weegbalans kan meten?
Er is geen theoretisch maximum. Tot de grootste weegbalansen die ooit zijn gebouwd behoren spoorwegweegbruggen en scheepsweegsystemen. De grootste in de handel verkrijgbare vrachtwagenweegbruggen kunnen tot 200 ton voor standaard wegvoertuigen. Speciale mijnbouwweegbruggen ontworpen voor transportvrachtwagens van topklasse, zoals de Caterpillar 797F met een bruto voertuiggewicht van 687 ton, worden op maat ontworpen volgens de specificaties van individuele locaties.
Het kiezen van de juiste weegbalans begint met het begrijpen van uw lading
Een weegbalans is niet zomaar een standaardinstrument; het is een meetsysteem waarvan de nauwkeurigheid directe financiële en operationele gevolgen heeft. Of u nu een analytische balans selecteert voor een farmaceutisch laboratorium, een platformweegschaal voor een druk magazijn of een weegbrug voor een steengroeve of logistiek depot, het selectieproces moet worden bepaald op basis van capaciteit, nauwkeurigheidsklasse, milieuclassificaties, doorvoervereisten en totale eigendomskosten.
Weegbruggen nemen een unieke positie in binnen de weegbalansfamilie, omdat ze tegelijkertijd de grootste, meest duurzame en commercieel meest consequente instrumenten zijn die op grote schaal worden gebruikt. EEN enkele weegbrugtransactie kan de factureringsbasis vormen voor een zending ter waarde van tienduizenden dollars, waardoor kalibratie-integriteit en routineonderhoud niet-onderhandelbare verplichtingen worden in plaats van optionele best practices.
Door het juiste instrument aan de juiste toepassing te koppelen – en het gedurende de hele levensduur goed te onderhouden – kunnen operators in elke branche de nauwkeurigheid, betrouwbaarheid en gegevensintegriteit bereiken die de moderne handel vereist.
