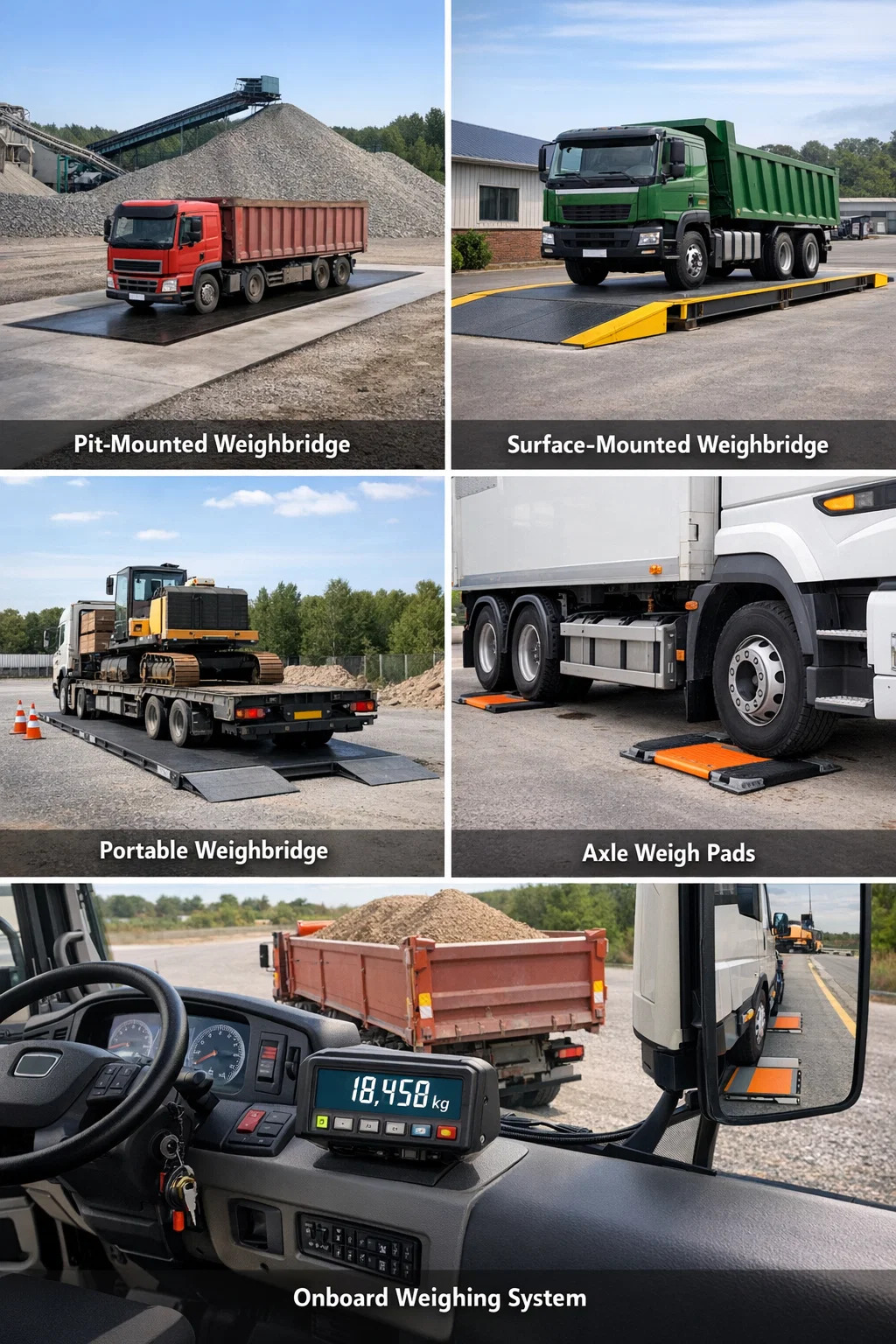

Wat zijn de verschillende soorten weegbruggen?

Weegbruggen – ook wel vrachtwagenweegschalen of asweegsystemen genoemd – zijn er in verschillende typen, elk ontworpen voor specifieke omgevingen, laadvermogens en operationele behoeften. De belangrijkste typen weegbruggen zijn in de put gemonteerde, opbouw- (pitloze), draagbare, asweegbruggen en weegsystemen aan boord. Het kiezen van het verkeerde type kan leiden tot kostbare onnauwkeurigheden, structurele problemen of niet-naleving van de regelgeving. Het begrijpen van de verschillen is dus essentieel voordat u een aankoop- of installatiebeslissing neemt.

Moderne weegbruggen kunnen voertuigladingen verwerken variërend van enkele ton tot meer dan 200 ton, en worden ingezet in sectoren als de mijnbouw, de landbouw, de logistiek, het afvalbeheer, de bouw en de productie. De wereldwijde markt voor weegbruggen werd geschat op ongeveer 1,2 miljard dollar in 2023 en zal naar verwachting gestaag groeien, wat de cruciale rol weerspiegelt die nauwkeurige gewichtsmeting speelt in handel, compliance en operaties.

In een put gemonteerd Weegbruggen

In een put gemonteerde weegbruggen worden in een betonnen put geïnstalleerd, zodat het weegplateau gelijk ligt met het omringende maaiveld. Voertuigen rijden de schaal op zonder een oprit of opstaande rand tegen te komen, waardoor de aan- en afrit naadloos verloopt. Dit ontwerp is vooral gebruikelijk bij permanente faciliteiten met veel verkeer, zoals steengroeven, havens, graansilo's en afvaloverslagstations.

Constructie en loadcellen

Het weegbrugdek rust op een reeks compressie- of schuifbalkkrachtcellen die aan de voet van de put zijn geplaatst. De meeste putinstallaties gebruiken tussen de vier en acht loadcellen, afhankelijk van de deklengte. Standaard pitweegbruggen in commerciële vrachtwagentoepassingen zijn dat doorgaans 18 meter lang en 3 meter breed , geschikt voor gelede vrachtwagens en zware vrachtwagens tot 60 ton of meer.

Voordelen en beperkingen

• Vlotte nadering van voertuigen – geen opritten nodig, waardoor het risico op voertuigschade of aarzeling van de bestuurder wordt verminderd
• Esthetische integratie – het platform ligt op gelijke hoogte met het terrein van de tuin, waardoor de indeling van de locatie schoon blijft
• Geschikt voor hoogfrequente weegoperaties, waarbij vaak honderden transacties per dag worden geregistreerd
• Hogere installatiekosten als gevolg van civieltechnische werkzaamheden; het uitgraven, vormen en waterdicht maken van de put kan hieraan bijdragen 20% tot 40% tot de totale projectkosten in vergelijking met opbouwalternatieven
• Afwatering is een aanhoudende onderhoudsuitdaging; waterophoping in de put kan loadcellen en elektronica aantasten als deze niet goed wordt beheerd
• Verplaatsing is uiterst moeilijk als ze eenmaal zijn geïnstalleerd; het zijn in wezen permanente constructies

Pitweegbruggen zijn de traditionele keuze in Groot-Brittannië en een groot deel van Europa, vooral bij gevestigde aggregaatverwerkings- en afvalfaciliteiten. Veel lokale autoriteiten en regelgevende instanties gebruiken ze voor handelsdoeleinden in het kader van de wetgeving inzake maten en gewichten.

Opbouwweegbruggen (zonder pit).

Opbouwweegbruggen, ook wel pitloze weegbruggen genoemd, staan direct op een voorbereide betonnen fundering op maaiveldniveau. Voertuigen bereiken het platform via schuine opritten aan elk uiteinde. Dit ontwerp is de afgelopen twintig jaar aanzienlijk populair geworden omdat het de dure en tijdrovende civiele werkzaamheden die gepaard gaan met de bouw van putten vermijdt.

Installatie- en funderingsvereisten

Voor een putloze weegbrug is een vlakke, gewapende betonplaat nodig in plaats van een put. De funderingsdiepte is doorgaans ondieper (ongeveer 200 tot 300 mm gewapend beton) vergeleken met de 1,5 tot 2 meter diepte die nodig is voor een putinstallatie. Dit vertaalt zich direct in lagere grondwerkkosten en een snellere inbedrijfstelling. De installatietijd voor een putloze weegbrug bedraagt ​​vaak twee tot drie dagen, tegenover één tot twee weken voor een putachtige installatie.

Wanneer kiest u voor een pitloze weegbrug?

Opbouwweegbruggen zijn de juiste keuze wanneer:

• De locatie heeft een hoge grondwaterstand, waardoor diepe opgraving onpraktisch of duur is
• Mogelijk moet de operatie in de toekomst worden verplaatst; dekken zonder putten kunnen met de juiste uitrusting worden opgetild en verplaatst
• Begrotingsbeperkingen maken uitgebreide civiele werken onwenselijk
• De locatie bevindt zich op verontreinigde grond waar het uitgraven van putten complexe milieuregels zou veroorzaken

Het nadeel is dat opritten voor voertuigen een kleine verandering in helling veroorzaken, wat problemen kan veroorzaken bij zeer laaghangende voertuigen of aanhangwagens. De hoogte van de oprit bedraagt ​​gewoonlijk 400 tot 600 mm, en de naderingshoek moet geleidelijk genoeg zijn om aarding te voorkomen. Desondanks zijn pitloze weegbruggen nu verantwoordelijk voor het merendeel van de nieuwe weegbruginstallaties in veel markten.

Draagbare en modulaire weegbruggen

Draagbare weegbruggen zijn ontworpen voor locaties waar gewichtsmetingen nodig zijn zonder permanente installatie. Ze zijn doorgaans modulair: samengesteld uit in elkaar grijpende secties die kunnen worden verbonden om een ​​weegplatform over de volledige lengte te vormen, vervolgens worden gedemonteerd en naar een andere locatie worden vervoerd. Sommige draagbare modellen zijn op een aanhanger gemonteerd voor snelle inzet.

Typische toepassingen

• Tijdelijke bouwplaatsen — het monitoren van materiaalleveringen of afvalverwijdering zonder te investeren in een permanente structuur
• Handhavings- en nalevingscontroles — wegbeheerders gebruiken draagbare aswegers en draagbare weegbruggen over de volledige lengte tijdens inspectiecampagnes langs de weg
• Agrarisch seizoensgebruik — ingezet tijdens de oogst om graanvrachtwagens te wegen en de rest van het jaar verwijderd
• Mijnbouwactiviteiten op afstand of tijdelijk waar het bouwen van permanente infrastructuur economisch niet haalbaar is
• Huur en verhuur — bedrijven kunnen draagbare weegbruggen huren voor kortetermijnprojecten tegen een fractie van de kosten van een permanente installatie

Nauwkeurigheid en capaciteit

Draagbare weegbruggen moeten nog steeds voldoen aan de wettelijke nauwkeurigheidseisen als ze voor de handel worden gebruikt. In Groot-Brittannië worden draagbare weegbruggen die voor de handel geschikt zijn, gecontroleerd op grond van de richtlijn niet-automatische weeginstrumenten (NAWI). De nauwkeurigheidsklasse is doorgaans OIML-klasse III, met maximaal toelaatbare fouten van 0,5% tot 1% van de toegepaste belasting. De capaciteit varieert van 30 tot 80 ton voor de meeste commerciële draagbare modellen, hoewel er versies voor zwaar gebruik bestaan ​​tot 150 ton.

Een beperking van draagbare weegbruggen is dat ze een redelijk vlak en stevig oppervlak nodig hebben voor nauwkeurige metingen. Zachte grond of aanzienlijke hellingen kunnen de prestaties van de loadcel beïnvloeden en tot fouten leiden. Sommige operators gebruiken stalen grondplaten onder de loadcellen om het gewicht te verdelen en de stabiliteit te verbeteren.

Asweegbruggen en multiplatformsystemen

Een asweegbrug (ook wel asweger of aspadweger genoemd) is een kort weegplatform dat het gewicht van één of twee assen tegelijk meet, in plaats van het bruto voertuiggewicht in één keer. De individuele aswaarden worden vervolgens opgeteld om het totale voertuiggewicht te verkrijgen. Dit worden soms "wegen-in-beweging" -apparaten genoemd wanneer het voertuig in beweging is, of statische asweegschalen wanneer het voertuig achtereenvolgens op elk kussen stopt.

Statische aswegers

Bij statische aswegers moet de chauffeur stoppen bij elke as of asgroep die op het platform staat. Zodra de meting is gedaan, rijdt het voertuig vooruit om de volgende asgroep te positioneren. Het volledige weegproces omvat meerdere stops. Hoewel deze methode goed werkt voor het controleren van de naleving, het duurt drie tot vijf minuten per voertuig , waardoor het ongeschikt is voor bewerkingen met hoge doorvoer.

Weeg-in-Motion (WIM) systemen

Weeg-in-bewegingssystemen maken gebruik van sensoren die in het wegdek zijn ingebed om de aslasten vast te leggen terwijl voertuigen met normale rijsnelheid passeren – soms tot 80 km/u. WIM-sensoren omvatten buigplaten, kwarts-piëzo-sensoren en polymeer-piëzo-kabels. De technologie maakt continue monitoring van het verkeer mogelijk zonder voertuigen te stoppen, waardoor het van onschatbare waarde is voor wegbeheerders die de belastingslimieten van bruggen en de slijtage van het wegdek beheren.

WIM-systemen worden doorgaans niet op zichzelf gebruikt als weegapparatuur die geschikt is voor de handel, maar WIM-installaties met voorselectie signaleren voertuigen met overgewicht zodat ze naar een statische weegbrug kunnen worden geleid voor een bevestigde meting. Deze werkstroom kan verkort de tijd voor handhavingsinspecties tot 70% door voertuigen die aan de regels voldoen automatisch te screenen.

Weegbrugconfiguraties met meerdere platforms

Sommige operaties vereisen het wegen van zeer lange voertuigen (wegtreinen of intermodale combinaties van meer dan 25 meter) die niet op één standaarddek kunnen worden ondergebracht. Weegbruggen met meerdere platforms verbinden twee of meer onafhankelijke weegplateaus met elkaar. Elk platform is verbonden met de centrale indicator en het totale brutogewicht is de som van alle gelijktijdig uitgevoerde platformmetingen. Deze configuratie is gebruikelijk op Australische en Zuid-Afrikaanse mijn- en landbouwlocaties waar wegtreincombinaties standaard zijn.

Ingebouwde weegsystemen

Weegsystemen aan boord zijn geen traditionele weegbruggen in die zin dat er geen voertuig nodig is om op een vast platform te rijden. In plaats daarvan worden loadcellen of druksensoren in het voertuig zelf geïntegreerd (meestal gemonteerd op de as, ophanging of carrosserie) en meten ze in realtime de lading die wordt vervoerd. Ze worden ook wel voertuigweegschalen of boordwegers genoemd.

Hoe ze werken

Veelgebruikte weegtechnologieën aan boord zijn onder meer:

• Bewaking van de druk van de luchtvering — meet de druk in de airbag, die correleert met de belasting; gebruikelijk bij vrachtwagens met luchtvering
• Laad pinsensoren — geïntegreerd in ophangingspunten of opleggerkoppelingen om de schuifkracht van de lading te meten
• Op rekstrookjes gebaseerde systemen — sensoren die aan het voertuigframe of de as zijn bevestigd, meten de spanning veroorzaakt door belasting
• Hydraulische lastdetectie — gebruikt op vorkheftrucks en laders, meet de druk van de hydraulische vloeistof om de geheven last te bepalen

Toepassingen in afvalbeheer en bouw

Wegen aan boord is wijdverbreid in vuilniswagens, waar gemeenten ze gebruiken om het gewicht van het ingezamelde afval van elk huishouden of commerciële klant te registreren. Sommige lokale autoriteiten in het Verenigd Koninkrijk hebben weeggegevens aan boord gebruikt om heffingen op basis van gewicht voor commercieel afval in te voeren. In de bouw zorgen graafmachines en dumptrucks die zijn uitgerust met ingebouwde wegers ervoor dat operators de lading per cyclus kunnen volgen zonder terug te keren naar een vaste weegbrug. het verbeteren van de laadefficiëntie met 10% tot 20% bij typische grondverzetwerkzaamheden.

Nauwkeurigheidsbeperkingen zijn het belangrijkste nadeel. De meeste boordsystemen bereiken een nauwkeurigheid van ±1% tot ±3% , vergeleken met ±0,1% of beter voor een goed gekalibreerde statische weegbrug. Dit maakt ze in de meeste rechtsgebieden ongeschikt voor handelsdoeleinden, hoewel ze uitstekend geschikt zijn voor operationeel beheer en het voorkomen van overbelasting.

Weegbruggen met stalen dek versus betonnen dek

Ongeacht of een weegbrug in een put of zonder put is gemonteerd, het dek zelf kan van staal of gewapend beton zijn. Dit onderscheid is enorm van belang voor de kosten op de lange termijn, de duurzaamheid en de onderhoudsvereisten.

Weegbruggen met betonnen dekken krijgen steeds meer de voorkeur voor permanente installaties in veeleisende omgevingen zoals stortklare betonfabrieken, chemische fabrieken en afvalfaciliteiten, waar zuren, logen en zware slijtage een stalen dek snel zouden aantasten. Stalen dekken blijven de standaard voor draagbare en modulaire toepassingen waarbij gewicht en transportgemak voorop staan.

Loadceltechnologie in moderne weegbruggen

Het type loadcel dat in een weegbrug wordt gebruikt, heeft rechtstreeks invloed op de nauwkeurigheid, onderhoudsvereisten en levensduur. Alle moderne weegbruggen maken gebruik van elektronische loadcellen, maar het specifieke celontwerp verschilt per toepassing.

Compressie loadcellen

Compressieloadcellen zijn het meest voorkomende type dat wordt gebruikt in putweegbruggen. Het dek rust direct op de cellen, die samengedrukt worden naarmate de belasting toeneemt. Ze zijn robuust, compact en zeer geschikt voor toepassingen met hoge capaciteit. Typische capaciteiten variëren van 30 tot 150 ton per cel. Er zijn hermetisch afgesloten roestvrijstalen versies beschikbaar voor corrosieve of natte omgevingen.

Shear Beam-loadcellen

Shearbeam-cellen worden veel gebruikt in putloze en opbouwweegbruggen. De cel is aan het ene uiteinde vastgezet en aan het andere uiteinde belast, waardoor een schuifkracht wordt gegenereerd die wordt gemeten door rekstrookjes die aan de balk zijn bevestigd. Ze bieden een uitstekende nauwkeurigheid en zijn relatief ongevoelig voor excentrisch laden – een belangrijk kenmerk wanneer voertuigassen niet altijd perfect gecentreerd zijn op het platform.

Digitale loadcellen en slim wegen

Digitale loadcellen zetten het analoge spanningsmetersignaal om naar een digitale uitgang bij de cel zelf, in plaats van bij de indicator. Dit vermindert de signaalverslechtering bij lange kabeltrajecten aanzienlijk en maakt elke cel individueel adresseerbaar. Installateurs kunnen vaststellen welke specifieke cel slecht presteert zonder het deck te verwijderen. Integratie met weegbrugbeheersoftware – inclusief cloudgebaseerde platforms die elke transactie registreren met tijdstempel, voertuigregistratie en afbeelding – is eenvoudig met digitale mobiele netwerken. Sommige systemen maken nu gebruik van draadloze digitale loadcellen, waardoor kabels volledig worden geëlimineerd en het vereenvoudigen van renovaties aan bestaande putten.

Weegbrugselectie: sleutelfactoren om te evalueren

Omdat er zoveel soorten weegbruggen beschikbaar zijn, vereist het selecteren van de juiste configuratie een heldere beoordeling van de locatie, de werklast, de regelgeving en het budget. Voordat u een weegbruginstallatie specificeert, moet u rekening houden met de volgende factoren.

Verkeersvolume en doorvoer

Locaties met meer dan 100 voertuigen per dag profiteren aanzienlijk van geautomatiseerde kentekenherkenning (ANPR), onbemande weegbrugbediening en verkeerslichtcontrolesystemen. Grote volumes, zoals aggregaatgroeven en afvaloverslagstations, verwerken routinematig 200 tot 400 transacties per dag en vereisen robuuste, snel reagerende systemen met minimale handmatige tussenkomst.

Vereisten voor handelsdoeleinden

Als de weegbrug als basis voor de facturering moet worden gebruikt – bijvoorbeeld door klanten per ton verkocht materiaal in rekening te brengen – moet deze worden geverifieerd als een instrument dat geschikt is voor de handel. In Groot-Brittannië betekent dit goedkeuring onder de Weights and Measures Act 1985 en verificatie door een Trading Standards Officer of een goedgekeurde verificateur. De weegbrug moet de vereiste nauwkeurigheidsklasse behalen en met regelmatige tussenpozen (doorgaans elke twee jaar voor zware industriële toepassingen) opnieuw worden geverifieerd. Niet alle typen weegbruggen komen in aanmerking; permanente statische weegbruggen zijn veel gemakkelijker te certificeren dan draagbare systemen of systemen aan boord.

Locatieomstandigheden en bodemomstandigheden

Locaties met een hoge grondwaterstand, ondiep gesteente of verontreinigde grond die niet kan worden afgegraven, zullen weegbruggen in putten uitsluiten en de voorkeur geven aan putloze of draagbare alternatieven. Het draagvermogen van de grond moet worden beoordeeld door een bouwkundig ingenieur voordat de afmetingen van de fundering worden gespecificeerd; ontoereikende funderingen zijn een belangrijke oorzaak van schade aan de loadcel en onnauwkeurige metingen in de loop van de tijd.

Voertuigtypen en lengtes

Het langste voertuig dat naar verwachting de weegbrug zal gebruiken, bepaalt de minimale platformlengte. Een standaard Britse vrachtwagen is maximaal 18,75 meter lang Dit betekent dat platform en naderingszone samen dit moeten opvangen, zonder dat het voertuig over het weegdek hangt. Voor operaties met wissellaadbakken, B-treinen of Europese megatrailers kunnen perronlengtes van 20 tot 24 meter nodig zijn. Een te korte weegbrug geeft onnauwkeurige metingen omdat een deel van het gewicht van het voertuig op de oprit of de omliggende grond rust in plaats van op de weegcellen.

Vereisten voor milieu en gevaarlijke gebieden

Weegbruggen in voedselverwerkingsfabrieken, chemische faciliteiten of ATEX-geclassificeerde zones (waar explosieve atmosferen aanwezig kunnen zijn) vereisen speciaal gespecificeerde loadcellen en indicatoren. ATEX-geclassificeerde loadcellen maken gebruik van intrinsiek veilige of explosieveilige ontwerpen die het risico op ontsteking voorkomen. Op dezelfde manier hebben weegbruggen in zeer koude klimaten (onder -20°C) lastcellen en indicatoren nodig die geschikt zijn voor gebruik bij lage temperaturen, en verwarmde indicatorkasten kunnen nodig zijn om het hele jaar door betrouwbare prestaties te garanderen.

Weegbrugsoftware en -integratie

Het hardwareplatform is slechts een onderdeel van een moderne weegbruginstallatie. Weegbrugbeheersoftware heeft wat ooit een puur mechanisch proces was, getransformeerd in een datagestuurde operatie. Hedendaagse systemen bieden een scala aan mogelijkheden die een aanzienlijke operationele waarde toevoegen die verder gaat dan alleen het registreren van een gewicht.

• Geautomatiseerde ticketing en facturering — het systeem genereert een weegticket en exporteert gegevens naar boekhoud- of ERP-systemen zonder handmatige invoer, waardoor fouten en administratietijd worden verminderd
• ANPR-camera-integratie — voertuigen worden automatisch geïdentificeerd aan de hand van hun kentekenplaat, waarbij klantengegevens, toegestane materialen en tarragewichten worden opgevraagd zonder tussenkomst van de bestuurder
• Toegang op afstand en cloudrapportage — Managers kunnen vanaf elk apparaat live transactiegegevens en historische rapporten bekijken, wat handig is voor activiteiten op meerdere locaties
• Overbelastingsalarmen — automatische waarschuwingen wanneer een voertuig het toegestane brutogewicht voor de locatie of een specifieke materiaalcategorie overschrijdt
• Integratie met rapportage van het Milieuagentschap — bij erkende afvalfaciliteiten kan weegbrugsoftware automatisch de door de toezichthouders vereiste afvaloverdrachtgegevens genereren
• Controle van verkeerslichten — geautomatiseerde signalen begeleiden voertuigen het platform op en af, waardoor gelijktijdige toegang vanaf beide kanten wordt voorkomen

Onbemande weegbrugconfiguraties – waarbij het hele proces van aankomst van het voertuig tot het printen van kaartjes wordt geautomatiseerd zonder dat er een operator aanwezig is – zijn nu gebruikelijk in steengroeven, recyclingcentra en verzameldepots die langere openingstijden hebben. Deze systemen combineren doorgaans ANPR, intercoms, verkeersbarrières en CCTV-bewaking op afstand om dit mogelijk te maken 24/7 weegoperaties zonder permanent bemande controlekamers.

Onderhouds- en kalibratievereisten

Een weegbrug die niet goed wordt onderhouden, zal uit de kalibratie raken, waardoor onnauwkeurige metingen worden geproduceerd die kunnen resulteren in wettelijke boetes, commerciële geschillen of financiële verliezen. Regelmatig onderhoud is niet optioneel; het is een praktische noodzaak en, voor handelsinstrumenten, een wettelijke vereiste.

Routinematige onderhoudstaken

• Inspectie en reiniging van loadcellen, aansluitdozen en kabelroutes – vuil en binnendringend water zijn de meest voorkomende oorzaken van elektronische storingen
• Het controleren en opruimen van de dekafvoer — vooral van cruciaal belang voor weegbruggen in putten, waar ophoping van water onderdelen onder het dek kan beschadigen
• Inspectie van dekconstructie op corrosie (stalen dekken) of scheuren (betonnen dekken)
• Verificatie van naderingshellingen en controlerails op structurele integriteit
• Nulpuntcontrole — bevestigen dat de indicator nul aangeeft terwijl het platform leeg is; elke afwijking kan duiden op beschadigde loadcellen of vuil onder het dek

Kalibratie en verificatie

Kalibratie omvat het aanbrengen van bekende testgewichten op de weegbrug en het afstellen van het systeem totdat de meetwaarden binnen aanvaardbare toleranties vallen. Voor een weegbrug die geschikt is voor handelsdoeleinden wordt dit proces gevolgd door een formele verificatie door een bevoegde instantie. Testgewichten van minimaal 50% van de maximale capaciteit van de weegbrug zijn vereist voor een grondige kalibratiecontrole. De meeste weegbrugservicebedrijven hebben gekalibreerde testgewichten op speciale voertuigen, meestal in stappen van 1 ton of 5 ton. Jaarlijkse serviceovereenkomsten die kalibratiecontroles omvatten, zijn standaardpraktijk voor commerciële weegbruggen.

Elke keer dat een weegbrug wordt gerepareerd, verplaatst of structurele wijzigingen ondergaat, moet deze opnieuw worden gekalibreerd en opnieuw worden geverifieerd voordat deze weer legaal voor de handel wordt gebruikt. Zelfs significante omgevingsgebeurtenissen, zoals een voertuigbotsing met de oprit of ernstige overstroming van een put, zouden aanleiding moeten geven tot een inspectie en herkalibratie voordat het gebruik wordt voortgezet.
