Een weegbrug kalibreren: stapsgewijze handleiding

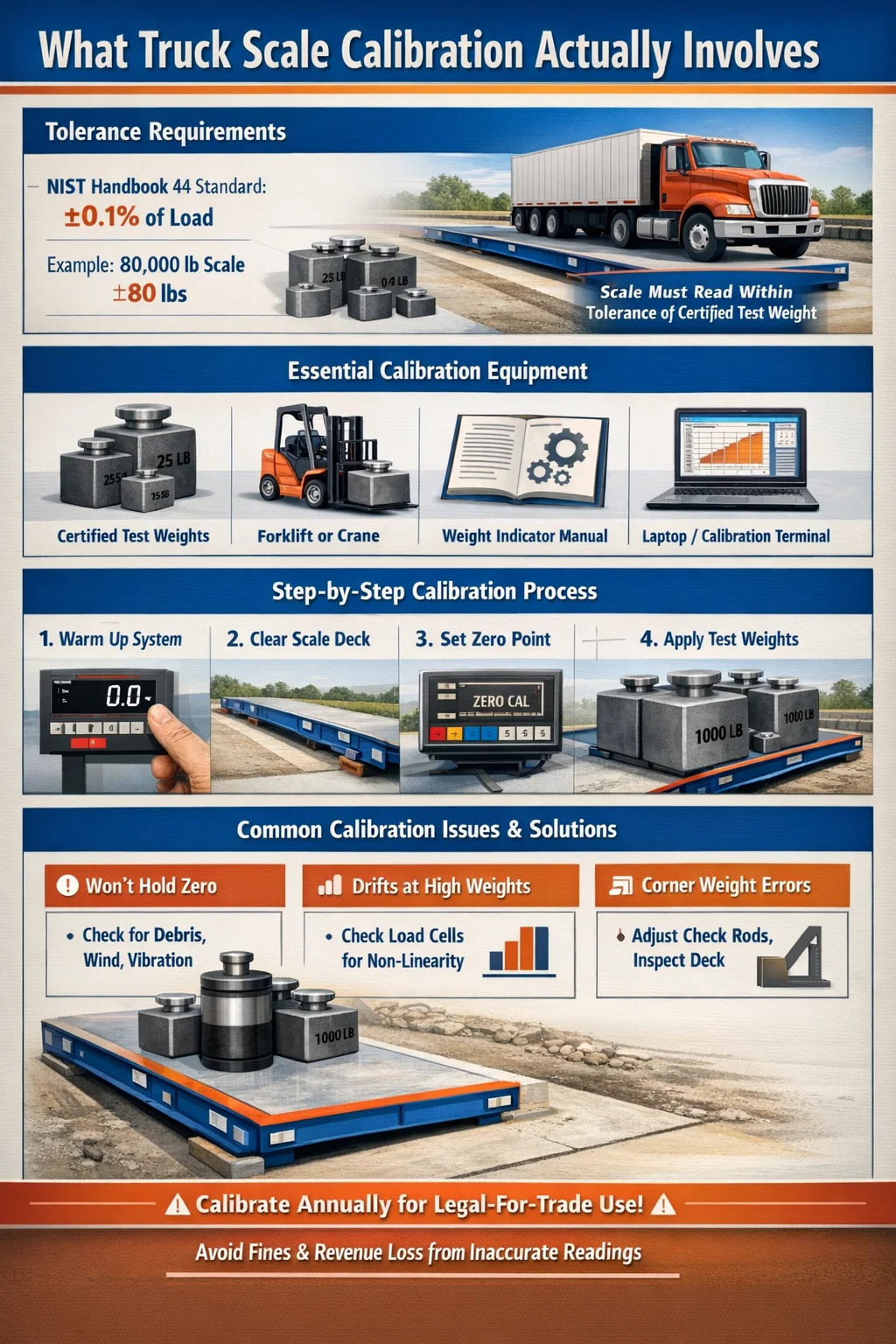

Het directe antwoord: wat kalibratie van vrachtwagens eigenlijk inhoudt

Kalibreren van een vrachtwagen schaal betekent het aanpassen van de interne instellingen van de weegschaal, zodat de gewichtsaflezingen die deze produceert overeenkomen met bekende referentiegewichten binnen een aanvaardbare tolerantie. Voor de meeste commerciële weegbruggen geldt deze tolerantie ±0,1% van de toegepaste belasting , zoals gedefinieerd door het National Institute of Standaards and Technology (NIST) Handbook 44. In de praktijk betekent dit dat een weegbrug van 80.000 lb op elk laadpunt binnen ±80 lbs van een gecertificeerd testgewicht moet staan.

Het proces omvat het plaatsen van gecertificeerde testgewichten of een geladen voertuig met een bekend gewicht op de weegschaal, het lezen van de indicatoruitvoer en het aanpassen van de kalibratieparameters in de gewichtsindicator of aansluitdoos totdat de weergegeven waarde binnen de tolerantie valt. De meeste moderne digitale weegbruggen maken gebruik van softwaregebaseerde span- en nulaanpassingen, terwijl oudere analoge systemen mogelijk fysieke potentiometerwijzigingen vereisen.

Kalibratie is niet optioneel voor toepassingen die geschikt zijn voor handelsdoeleinden. Als uw weegbrug wordt gebruikt voor commerciële transacties (facturering op basis van gewicht, naleving door de overheid of USDA-gereguleerde verkoop van grondstoffen) moet deze worden gekalibreerd en gecertificeerd door een erkende inspecteur voor maten en gewichten met tussenpozen die worden bepaald door uw staat of rechtsgebied, doorgaans elke zes tot twaalf maanden .

Apparatuur die u nodig heeft voordat u met de weegbrugkalibratie begint

Een poging tot kalibratie zonder de juiste apparatuur levert onbetrouwbare resultaten op. Dit is wat een goede kalibratie-instelling voor een vrachtwagenweegschaal vereist:

• Gecertificeerde testgewichten: Gietijzeren gewichten van klasse F, gecertificeerd door een staatsautoriteit voor gewichten en maten. Voor een kalibratie van een weegbrug met volledige capaciteit heeft u idealiter testgewichten nodig die gelijk zijn aan ten minste 50% van de nominale capaciteit van de weegbrug. Een weegschaal met een capaciteit van 100.000 lb heeft minimaal 50.000 lbs aan gecertificeerde testgewichten nodig voor een zinvolle meerpuntskalibratie.
• Gewichtsindicator of controllerhandleiding: Elk indicatormodel heeft een specifieke kalibratie-invoervolgorde. Veel voorkomende merken zijn Mettler Toledo, Rice Lake, Fairbanks en Cardinal. Zonder de handleiding kunt u de kalibratiemodus niet correct openen.
• Heftruck of kraan: Gecertificeerde testgewichten voor een weegbrug wegen elk honderden tot duizenden kilo's. U heeft hijsapparatuur nodig die geschikt is voor de klus.
• Kalibratieregistratieblad: Documenteer elke plaatsing van het testgewicht, de indicatorwaarde en de uitgevoerde aanpassingen. Dit is verplicht voor certificering voor handelsdoeleinden en nuttig voor het diagnosticeren van drift in de loop van de tijd.
• Laptop of configuratieterminal (voor digitale systemen): Veel moderne weegbruggen worden via RS-232 of USB aangesloten op een configuratie-interface. Softwaretools zoals CalFree van Mettler Toledo of Revolution van Rice Lake stroomlijnen het proces.
• Niveau- en temperatuurmeter: Het weegschaaldek moet waterpas zijn en de omgevingstemperatuur moet genoteerd worden. Loadcellen hebben doorgaans een gespecificeerd temperatuurcompensatiebereik -10°C tot 40°C . Kalibreren buiten dit bereik levert onnauwkeurige resultaten op.

Als er geen gecertificeerde testgewichten beschikbaar zijn, gebruiken sommige faciliteiten een vervangingsmethode met een voertuig met een nauwkeurig bekend gewicht - vlak voor gebruik bevestigd door een gecertificeerde weegschaal van een derde partij. Deze aanpak is acceptabel voor interne verificatie, maar wordt over het algemeen niet geaccepteerd voor certificering voor handelsdoeleinden door inspecteurs.

Stapsgewijs proces om een WW-weegschaal of een andere weegbrug te kalibreren

De volgende procedure is van toepassing op de meeste digitale inbouw- en opbouwweegschalen. De stappen kunnen enigszins variëren, afhankelijk van het indicatormerk en de configuratie van de loadcel.

Stap 1: Warm het systeem op

Schakel de weegindicator in en laat deze minimaal 1 uur opwarmen 15 tot 30 minuten . Elektronische componenten in de indicator en loadcellen vereisen thermische stabilisatie om stabiele metingen te produceren. Bij het kalibreren van een koud of onlangs ingeschakeld systeem worden driftfouten geïntroduceerd die mogelijk pas optreden als de apparatuur de bedrijfstemperatuur heeft bereikt.

Stap 2: Maak het weegschaaldek volledig leeg

Verwijder al het materiaal, voertuigen, puin en stilstaand water van het weegplatform. Zelfs een kleine hoeveelheid materiaal – 50 pond grind of een plas water – zal uw nulreferentie bederven. Inspecteer de kalkput op ophoping van sediment, vooral in ondergrondse installaties. Sediment dat tegen de onderkant van het dek drukt, creëert mechanische weerstand die de nauwkeurigheid over het gehele weegbereik vermindert.

Stap 3: Stel het nulpunt in

Open het kalibratiemenu op uw weegindicator. De exacte toetsvolgorde verschilt per model. Op een Rice Lake 920i houdt u bijvoorbeeld de ZERO-toets drie seconden ingedrukt terwijl u zich in de instelmodus bevindt; op een Mettler Toledo IND560 navigeert u door het onderhoudsmenu. Eenmaal in de kalibratiemodus voert u de nulkalibratie uit zonder iets op de weegschaal. De indicator registreert de onbelaste millivolt-uitvoer van de loadcellen als nulreferentiepunt. Druk niet op de nulknop vanuit het normale bedieningsscherm — dit geldt alleen voor een software-offset, niet voor een echte kalibratienul.

Stap 4: Pas het spangewicht toe

Plaats uw gecertificeerde testgewichten op het weegplateau. Voor de meest nauwkeurige spankalibratie moet het testgewicht gelijk zijn aan: minimaal 25% van de capaciteit van de weegschaal , waarbij 50% of hoger de voorkeur heeft. Verdeel de gewichten zo gelijkmatig mogelijk over het dekoppervlak. Voer de exact bekende gewichtswaarde in het kalibratiemenu van de indicator in en bevestig de spankalibratie. De indicator brengt nu de millivolt-output bij die belasting in kaart met de ingevoerde gewichtswaarde, waardoor de lineaire kalibratiehelling wordt vastgesteld.

Stap 5: Voer meerpuntslineariteitscontroles uit

Controleer na het instellen van nul en bereik de nauwkeurigheid op meerdere belastingspunten. Verwijder de testgewichten, bevestig dat het display terugkeert naar nul, voeg vervolgens de gewichten stapsgewijs toe en registreer de meetwaarden op 25%, 50%, 75% en 100% van de capaciteit. Elke meting moet binnen de NTEP- of OIML-tolerantie voor die belasting vallen. Als een meting in het middenbereik buiten de tolerantie valt, kunnen de loadcellen problemen met de lineariteit hebben, of moeten de trimpotentiometers van de aansluitdoos worden aangepast om de individuele celuitgangen in evenwicht te brengen.

Stap 6: Voer hoeklaadtests uit

Plaats afzonderlijk een bekend gewicht op elk kwadrant van de weegschaal en noteer de waarde vanaf elke positie. Op een goed gekalibreerde en uitgebalanceerde weegbrug moet hetzelfde gewicht binnen de schaal staan ±0,1% van de toegepaste belasting ongeacht waar op het dek het is geplaatst. Aanzienlijke variaties van hoek tot hoek wijzen op een mechanisch probleem – een verbogen dek, een loadcel met verminderde output of een vastgelopen controlestang – in plaats van op een kalibratieprobleem. Het aanpassen van de kalibratie om een ​​mechanisch defect te compenseren zal het onderliggende probleem niet oplossen en kan de nauwkeurigheid op andere lastposities verslechteren.

Stap 7: Documenteer en vergrendel de kalibratie

Registreer alle gebruikte testgewichten, plaatsingsposities, indicatorwaarden voor en na afstelling, omgevingstemperatuur, datum en de naam van de persoon die de kalibratie uitvoert. De meeste indicatoren die geschikt zijn voor handelsdoeleinden hebben een kalibratiezegel of beveiligingsparameter die na kalibratie moet worden ingeschakeld om ongeoorloofde wijzigingen te voorkomen. Schakel deze in. Voeg het kalibratiecertificaat van de testgewichtleverancier toe aan uw administratie. Dit papierwerk is vereist voor elke staatsinspectie en is uw juridische documentatie in geval van een commercieel geschil.

Tolerantienormen die iedere weegbrugbestuurder moet kennen

Als u tolerantienormen begrijpt, kunt u de kalibratieresultaten correct interpreteren en weten wanneer een weegschaal echt moet worden aangepast en wanneer deze binnen de specificaties presteert.

De onderhoudstolerantie is de drempel waarbij een in gebruik zijnde weegschaal uit het handelsgebruik moet worden gehaald en opnieuw moet worden gekalibreerd. Het is doorgaans tweemaal de acceptatietolerantie. Een weegschaal die binnen de onderhoudstolerantie valt, maar buiten de acceptatietolerantie, kan commercieel blijven functioneren tot de volgende geplande inspectie, waarna hij opnieuw moet worden gekalibreerd om te slagen.

Veelvoorkomende kalibratieproblemen op weegbruggen en hoe u deze kunt oplossen

Schaal houdt geen nul vast

Als de schaalweergave na kalibratie van nul afwijkt (bijvoorbeeld 20 lbs of -15 lbs binnen enkele minuten na het instellen van nul terwijl er niets op het dek staat), is de oorzaak bijna altijd eerder een omgevingsfout dan een kalibratiefout. Controleer op windbelasting op het dek bij blootgestelde buiteninstallaties, trillingen van machines in de buurt, thermische uitzetting van het schaalframe of vuil dat in contact komt met de onderkant van het dek. Eerst de fysieke toestand herstellen en dan opnieuw kalibreren.

Lezen is nauwkeurig bij lage gewichten, maar wijkt af bij hoge gewichten

Dit patroon – waarbij een test van 20.000 lbs correct wordt weergegeven, maar een test van 60.000 lbs 200 lbs hoog aangeeft – wijst op een niet-lineariteitsprobleem. De meest waarschijnlijke oorzaak is een loadcel met verslechterde uitgangscurvekarakteristieken, vaak het gevolg van overbelasting of corrosieschade. Een load cell-diagnose met behulp van een millivoltmeter zal aantonen welke cel een niet-lineaire output produceert naarmate de belasting toeneemt. Als u die cel vervangt en opnieuw kalibreert, wordt het probleem opgelost. Het simpelweg aanpassen van de spankalibratie zal een niet-lineaire cel niet repareren; het corrigeert één belastingspunt, terwijl andere erger worden.

Hoekgewichtverschillen groter dan 0,2%

Variatie van hoek tot hoek die de tolerantie te boven gaat, heeft bijna altijd een mechanische oorzaak. Veel voorkomende boosdoeners zijn onder meer controlestangen – de horizontale bevestigingsverbindingen op weegbruggen – die te strak zijn afgesteld, waardoor het dek niet vrij op de loadcellen kan bewegen. Verlaag de spanning van de controlestang totdat er een kleine hoeveelheid vrije speling is (meestal 1/16 tot 1/8 inch ) en opnieuw testen. Controleer ook of er contact is tussen het dek en de putwanden. Dit fungeert als een mechanische bypass rond de loadcellen en vermindert het schijnbaar gewicht van ladingen die zich in de buurt van het contactpunt bevinden.

Indicator toont foutcode in plaats van gewicht

Foutcodes tijdens de kalibratie geven doorgaans aan dat de indicator geen geldig millivoltsignaal van de loadcellen kan detecteren. Controleer alle kabelaansluitingen op de aansluitdoos en indicator. Meet de excitatiespanning; de meeste systemen werken 10 V gelijkstroom excitatie - en bevestig dat het overeenkomt met de specificaties. Een beschadigde loadcelkabel kan de visuele inspectie doorstaan, maar heeft intern nog steeds een gebroken draad; een continuïteitstest met een multimeter is betrouwbaarder dan een visuele controle.

De kalibratie verloopt onmiddellijk, maar mislukt binnen enkele dagen

Snelle kalibratiedrift na een succesvolle kalibratiesessie duidt op het binnendringen van vocht in een loadcel of aansluitdoos. Water verandert de elektrische weerstand van interne componenten, waardoor de millivolt-output verandert zonder enige verandering in de fysieke belasting. Inspecteer alle leidingingangspunten en afdichtingen van de aansluitdozen. Door de leiding geblazen perslucht kan soms tijdelijk vocht verwijderen, maar een loadcel met interne waterschade zal vervangen moeten worden; uitdrogen herstelt de oorspronkelijke nauwkeurigheid niet.

Hoe vaak moet een weegbrug worden gekalibreerd

De kalibratiefrequentie is afhankelijk van hoe de weegschaal wordt gebruikt, wat deze weegt en welke wettelijke vereisten van toepassing zijn. Dit zijn de praktische benchmarks:

• Commercieel gebruik voor handelsdoeleinden: De meeste Amerikaanse staten vereisen jaarlijkse inspectie en hercertificering door een bevoegde ambtenaar op het gebied van gewichten en maten. Sommige grootschalige operaties in bepaalde staten vereisen halfjaarlijkse inspecties.
• Faciliteiten met hoge verwerkingscapaciteit (100 vrachtwagens per dag): Overweeg een driemaandelijkse interne verificatie met behulp van een testvoertuig met een bekend gewicht, met een volledig gecertificeerde kalibratie jaarlijks of na een significante onderhoudsbeurt.
• Na elke overbelastingsgebeurtenis: Als een voertuig de nominale capaciteit van de weegschaal aanzienlijk overschrijdt (voor een weegschaal van 100.000 lb betekent dat een belasting van meer dan ongeveer 120.000 lbs) is kalibratieverificatie verplicht. Overbelasting kan loadcellen permanent vervormen.
• Na structurele reparaties of vervanging van indicatoren: Telkens wanneer een onderdeel dat zich direct in het weegsignaalpad bevindt, wordt gewijzigd, is herkalibratie vereist voordat de weegschaal weer in gebruik wordt genomen.
• Na extreme weersomstandigheden: Overstromingen, temperaturen onder het vriespunt onder het nominale bereik van de loadcel of harde wind die mogelijk puin op het dek heeft veroorzaakt, rechtvaardigen een verificatiecontrole voordat het commerciële gebruik wordt hervat.

Tussen formele kalibraties door zijn dagelijkse nulcontroles een eenvoudige en effectieve monitoringpraktijk. Als er niets op het deck ligt, moet de indicator nul aangeven binnen ±1 weergaveverdeling. Als er voortdurend buiten dit bereik wordt gemeten, onderzoek dit dan vóór de volgende geplande kalibratie, in plaats van te wachten.

Preventief onderhoud dat de kalibratie van de weegbrug stabiel houdt

Kalibratienauwkeurigheid gaat niet alleen over de kalibratiegebeurtenis zelf; het is het resultaat van consistent onderhoud tussen kalibratiesessies. Een goed onderhouden weegbrug houdt de kalibratie veel langer vol en vereist minder aanpassingen bij elke inspectie.

Putreiniging voor installaties onder het maaiveld

De kalkput moet minimaal worden schoongemaakt tweemaal per jaar , vaker in omgevingen met zware modder, graanstof, kolenstof of andere fijne materialen. Opgehoopt materiaal in de put zorgt voor een opwaartse druk op het dek, waardoor de meetwaarden kunstmatig worden opgeblazen. Een weegschaal die na een natte winter 200 lbs boven het werkelijke gewicht aangeeft, is doorgaans een vuil putprobleem en geen kalibratieprobleem. Door stilstaand water te verpompen en sediment te verwijderen, wordt de nauwkeurigheid hersteld zonder de kalibratie-instellingen aan te raken.

Inspectie van loadcellen en kabels

Inspecteer de loadcelkabels en leidingleidingen jaarlijks op schade door knaagdieren, corrosie bij connectoren en fysieke schade veroorzaakt door voertuigen die van de oprit de leiding oprijden. Eén enkele slechte kabelverbinding kan meetruis veroorzaken 50 tot 150 pond voor alle lezingen. Bevestigingsmateriaal voor de loadcel – bouten, montagevoeten en bumperblokken – moet tijdens dezelfde inspectie worden geïnspecteerd op corrosie en worden aangedraaid volgens de specificatie.

Conditie van de naderings- en afrithelling

Beschadigde of oneffen opritten zorgen ervoor dat voertuigen schuin het schaaldek betreden of met één as al gedeeltelijk op de oprit. Dit kan inconsistente metingen opleveren voor hetzelfde voertuig, afhankelijk van de naderingssnelheid en hoek. De naderingshellingen moeten op dezelfde hoogte zijn als het schaaldek en regelmatig worden onderhouden. Een hoogteverschil van meer dan 1/2 inch tussen het opritoppervlak en het schaaldek garandeert reparatie.

Aansluitkast vochtbeheersing

Veel kalibratiefouten zijn te wijten aan vocht in de aansluitdoos en niet zozeer aan een echte kalibratieverschuiving. Vervang de droogmiddelpakketten in de aansluitdoos jaarlijks. Inspecteer de doorvoerafdichting bij het ingangspunt van de aansluitdoos (de meest gebruikelijke route voor het binnendringen van vocht) en dicht deze opnieuw af met een geschikt afdichtmiddel voor de doorvoer als er gaten zichtbaar zijn. Als de aansluitdoos wordt geïnstalleerd op een locatie die onderhevig is aan stilstaand water of overstromingen, overweeg dan om deze naar een hogere positie te verplaatsen.

Zelfkalibratie versus het inhuren van een gecertificeerde weegtechnicus

Of u een weegbrug in eigen beheer moet kalibreren of een gecertificeerde technicus moet inhuren, hangt af van de toepassing en wat u probeert te bereiken.

• Interne verificatie (niet-legaal voor de handel): Als u over gecertificeerde testgewichten beschikt, toegang hebt tot de indicatorkalibratiehandleiding en de weegschaal uitsluitend wordt gebruikt voor interne procescontrole, is interne kalibratie zowel haalbaar als kosteneffectief. Een bekwame onderhoudsmonteur kan dit met de juiste training uitvoeren.
• Certificering voor handelsdoeleinden: Dit moet worden uitgevoerd of bijgewoond door een door de staat erkende ambtenaar voor gewichten en maatregelen. Geen enkele hoeveelheid intern kalibratiewerk kwalificeert een weegschaal voor commercieel gebruik zonder dat officiële stempel. In de meeste staten brengt de inspecteur zijn eigen gecertificeerde testgewichten mee.
• Diagnostische kalibratie na een probleem: Wanneer de kalibratie onverwacht mislukt of de weegschaal abnormaal gedrag vertoont, zal een gecertificeerd weegbrugservicebedrijf met de juiste diagnoseapparatuur – millivoltmeters, loadcell-simulators en testgewichten van certificeringskwaliteit – de oorzaak sneller en betrouwbaarder identificeren dan het intern oplossen van problemen.

De kosten van een professionele weegbrugkalibratieservice variëren doorgaans van $300 tot $800 voor een standaardbezoek, afhankelijk van locatie, schaalgrootte en het benodigde aantal proefgewichtplaatsingen. Voor een weegschaal die jaarlijks miljoenen dollars aan commerciële transacties verwerkt, zijn dit verwaarloosbare bedrijfskosten in verhouding tot de financiële risico's die gepaard gaan met het gebruik van een onnauwkeurige weegschaal.

Juridische en financiële gevolgen van het gebruik van een niet-gekalibreerde weegbrug

Het runnen van een commerciële weegbrug zonder de huidige kalibratiecertificering is niet alleen een kwestie van technische naleving; het brengt directe financiële en juridische gevolgen met zich mee die per rechtsgebied verschillen, maar altijd aanzienlijk zijn.

• Civiele boetes: Staatsinstellingen voor gewichten en maatregelen kunnen stop-use-bevelen en boetes uitvaardigen voor het exploiteren van een niet-gecertificeerde commerciële weegschaal. Boetes variëren doorgaans van $ 500 tot $ 10.000 per overtreding afhankelijk van de staat en of de overtreding herhaald of voor de eerste keer plaatsvindt.
• Commerciële geschillen: Als een klant een op gewicht gebaseerde factuur betwist en uw weegschaal niet over actuele kalibratiedocumentatie beschikt, is uw juridische positie uiterst zwak. Rechtbanken en arbiters oordelen routinematig tegen de partij die geen kalibratiegegevens kan overleggen.
• Inkomstenverlies door onnauwkeurige metingen: Als de weegschaal consequent 100 lbs laag aangeeft op een weegbrug die 200 ladingen per dag verwerkt, betekent dit dat u dagelijks ongeveer 20.000 lbs materiaal weggeeft. Bij $50 per ton is dat $500 per dag of ruim $180.000 per jaar aan niet-gerecupereerde inkomsten.
• Audits van regelgevende instanties: In gereguleerde industrieën zoals de graanhandel, de verwerking van steenkool of de recycling van schroot kan een niet-gekalibreerde schaal leiden tot een volledige audit door federale of staatsinstanties, wat veel hogere kosten in tijd en potentiële boetes met zich meebrengt dan het handhaven van een goed kalibratieschema.

Kalibratie is geen overhead – het is bescherming. De kosten voor het onderhouden van een goed gekalibreerde en gedocumenteerde weegbrug zijn een fractie van de kosten van een enkel commercieel geschil, een boete of een inkomstenverlies als gevolg van een onnauwkeurige weegbrug.
